由理想运算放大器组成的电路如图7-13所示 求输入与输出之间关系式。 请帮忙给出正确答案和分析 谢谢
由理想运算放大器组成的电路如图7-13所示，求输入与输出之间关系式。
请帮忙给出正确答案和分析，谢谢！
参考解答
413***105
2024-12-05 11:27:56
正确答案：运算放大器A2组成反相比例运算电路R3为反馈电阻uO为其输入信号由表7-2可知 2.jpg)

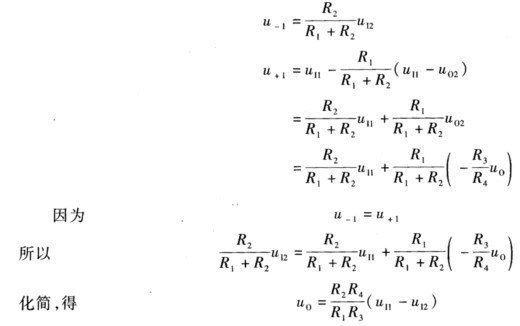

A2将A1的输出反相后接至A1的同相输入端仍然为负反馈所以A1也工作在线性区。对于运算放大器A1有 3.jpg)
可见整个电路组成一个减法运算电路。
运算放大器A2组成反相比例运算电路,R3为反馈电阻,uO为其输入信号,由表7-2可知A2将A1的输出反相后接至A1的同相输入端,仍然为负反馈,所以A1也工作在线性区。对于运算放大器A1,有可见整个电路组成一个减法运算电路。
