理想运算放大器组成如题图E7-14(a)所示电路 题图E7-14(b)为输入电压u1的波形。试写出输

大学本科 已帮助: 时间:2024-12-05 11:16:53

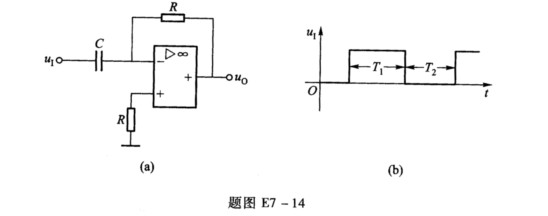

理想运算放大器组成如题图E7-14(a)所示电路,题图E7-14(b)为输入电压u1的波形。试写出输入与输出的关系式。如果T1,T2>>RC,定性画出输出电压波形uO(t)。

请帮忙给出正确答案和分析,谢谢!

难度:⭐⭐⭐

题库:大学本科,工学,电气信息类

标签:关系式,波形,电压

参考解答

用户头像

4j8***105

2024-12-05 11:16:53

正确答案:电路中引入了负反馈按线性应用分析。由u-=u+=0可得
电路中引入了负反馈,按线性应用分析。由u-=u+=0,可得
