电路如图8-6所示 已知:R=5 kΩ C=0.1μF R4=2 kΩ R5=2 kΩ 稳压二极管D

大学本科 已帮助: 时间:2024-12-05 10:55:58

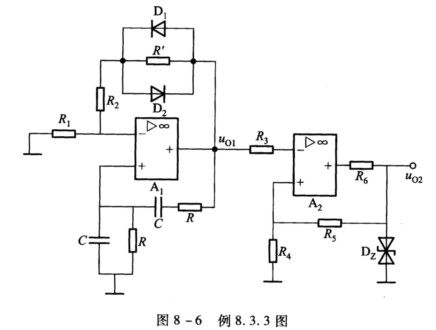

电路如图8-6所示,已知:R=5 kΩ,C=0.1μF,R4=2 kΩ,R5=2 kΩ,稳压二极管DZ的稳定电压±UZ=±6 V,运算放大器的最大输出电压±Uom=±12 V。 (1)运算放大器A1和A2各组成什么电路? (2)画出uO1和uO2的波形,并求其频率。

请帮忙给出正确答案和分析,谢谢!

难度:⭐⭐⭐

题库:大学本科,工学,电气信息类

标签:运算放大器,电压,电路

参考解答

用户头像

490***105

2024-12-05 10:55:58

正确答案:(1)运算放大器A1组成自稳幅的RC桥式振荡电路A2组成输出带限幅的反相输入的滞回比较器。
(1)运算放大器A1组成自稳幅的RC桥式振荡电路,A2组成输出带限幅的反相输入的滞回比较器。
