如图3—27所示的三相交流电路中 两个对称的星形联结三相负载并联 已知电源相电压为220 V 。求：
如图3—27所示的三相交流电路中，两个对称的星形联结三相负载并联，已知电源相电压为220 V，
。求：(1)各电流表的读数；(2)电源提供的有功功率。
请帮忙给出正确答案和分析，谢谢！
参考解答
420***105
2024-12-05 11:16:08

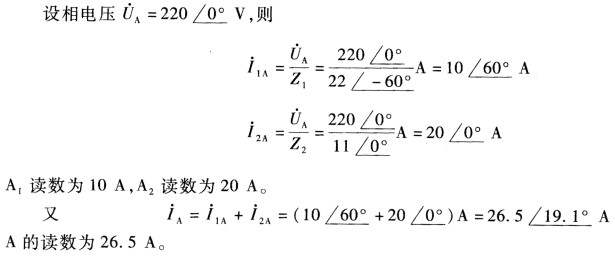

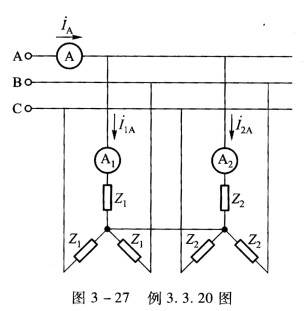

正确答案：(1)首先要确定三相负载每相上的电压即负载相电压。本题是星形(Y)联结无中性线即三相三线制但因为两组三相负载均为对称负载所以各负载中性点电位与电源中性点电位均相同即电源中性点与负载中性点之间的电压为零。这样负载相电压就等于对应的电源相电压即负载相电压对称。图3—27中串联有两电流表的Z1、Z2均接在A相故它们的电压等于电源A相电压UA。
(1)首先要确定三相负载每相上的电压,即负载相电压。本题是星形(Y)联结无中性线即三相三线制,但因为两组三相负载均为对称负载,所以各负载中性点电位与电源中性点电位均相同,即电源中性点与负载中性点之间的电压为零。这样负载相电压就等于对应的电源相电压,即负载相电压对称。图3—27中串联有两电流表的Z1、Z2均接在A相,故它们的电压等于电源A相电压UA。
