由理想运算放大器组成的电路如图7-11所示，已知R1=R2=R5=R6=2R，R3=R4=R7=R，求输入输出关系。
请帮忙给出正确答案和分析，谢谢！
参考解答
456***105
2024-12-05 11:16:38

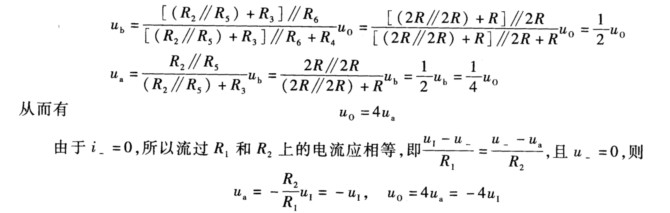

正确答案：从图中可以看到反馈支路均由电阻组成且接在运算放大器的输出端与反相输入端之间为负反馈可初步判断运算放大器工作于线性状态。 反馈电路看起来很复杂但如果能求出ua与输出uO的关系情况也就变得简单了。由于u-=u+=0运算放大器的反相输入端为“虚地”由分压公式可求得 2.jpg)
从图中可以看到,反馈支路均由电阻组成,且接在运算放大器的输出端与反相输入端之间,为负反馈,可初步判断运算放大器工作于线性状态。反馈电路看起来很复杂,但如果能求出ua与输出uO的关系,情况也就变得简单了。由于u-=u+=0,运算放大器的反相输入端为“虚地”,由分压公式可求得
