三相对称负载ZAB=ZBC=ZCA=Z=R+jXL作三角形联结 如图3—28所示。UL220 V 当
三相对称负载ZAB=ZBC=ZCA=Z=R+jXL作三角形联结，如图3—28所示。UL220 V，当开关S1、S2均闭合时，各电流表读数均为17．32 A，三相功率P=4．5 kW。试求：(1)每相负载的电阻R和感抗XL；(2)S1闭合、S2断开时，各电流表读数和有功功率P；(3)S1断开、S2闭合时，各电流表读数和有功功率P"。
请帮忙给出正确答案和分析，谢谢！
参考解答
481***105
2024-12-05 11:20:43

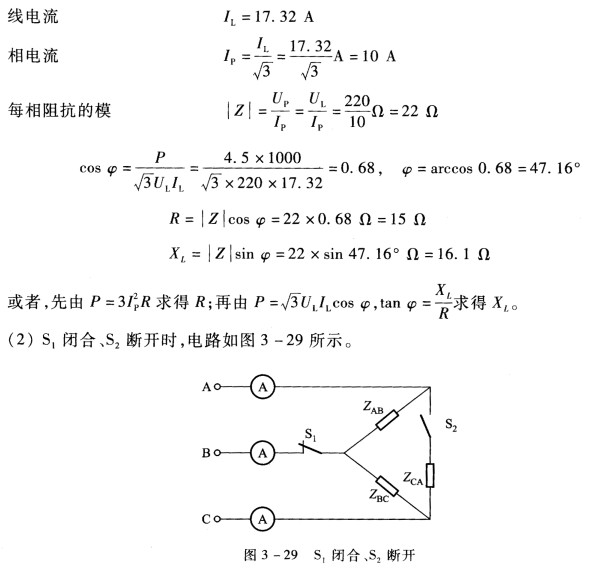

正确答案：(1)各电流表读数均为17．32 A即

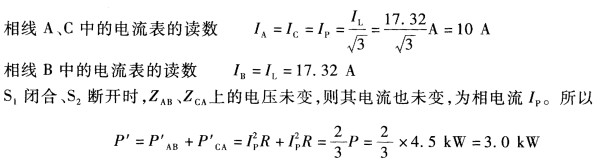

这时串在相线A、c中的电流表流过的电流等于负载的相电流而串在相线B中的电流表的读数仍然是线电流。所以

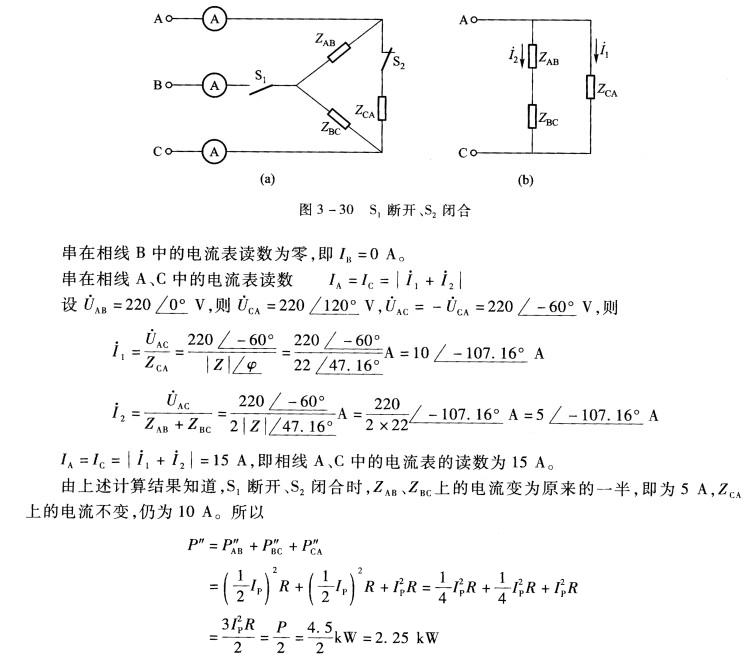

(3)S1断开、S2闭合时电路如图3—30(a)所示。这时电路变为单相电路如图3—30(b)所示。
(1)各电流表读数均为17．32A,即这时串在相线A、c中的电流表流过的电流等于负载的相电流,而串在相线B中的电流表的读数仍然是线电流。所以(3)S1断开、S2闭合时,电路如图3—30(a)所示。这时电路变为单相电路,如图3—30(b)所示。
