图3—37所示电路中 i=[2sin(100t)+sin(300t-15°)]A 今测得电压表V的读

大学本科已帮助：人时间:2024-12-05 11:32:48

图3—37所示电路中，i=[2sin(100t)+sin(300t-15°)]A，今测得电压表V的读数为155 V，功率表w读数为1 20 W。问R1C值是多少?

请帮忙给出正确答案和分析，谢谢！

490***105

2024-12-05 11:32:48



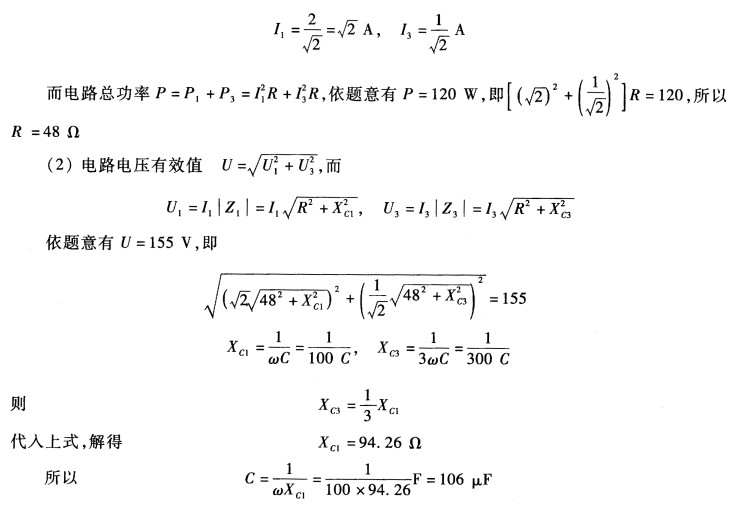

正确答案：(1)电流i中只有一次和三次谐波分量其有效值分别为
(1)电流i中只有一次和三次谐波分量,其有效值分别为

由理想运算放大器组成的电路如图7-13所示求输入与输出之间关系式。请帮忙给出正确答案和分析谢谢

由理想运算放大器组成的电路如图7-13所示，求输入与输出之间关系式。请帮忙给出正确答案和分析，谢谢！
如题图E7—4所示电路中的集成运算放大器满足理想化条件。若试证明流过负载电阻RL的电流IL与RL值的

如题图E7—4所示电路中的集成运算放大器满足理想化条件。若试证明流过负载电阻RL的电流IL与RL值的大小无关。 (提示：假设运算放大器线性工作，设定负
理想运算放大器组成如题图E7-11所示电路试导出输入与输出的关系式。请帮忙给出正确答案和分析谢

理想运算放大器组成如题图E7-11所示电路，试导出输入与输出的关系式。请帮忙给出正确答案和分析，谢谢！
三相对称负载ZAB=ZBC=ZCA=Z=R+jXL作三角形联结如图3—28所示。UL220 V 当

三相对称负载ZAB=ZBC=ZCA=Z=R+jXL作三角形联结，如图3—28所示。UL220 V，当开关S1、S2均闭合时，各电流表读数均为17．32 A，三相功率P=4．5 kW。试求
由理想运算放大器组成的电路如图7-11所示已知R1=R2=R5=R6=2R R3=R4=R7=R

由理想运算放大器组成的电路如图7-11所示，已知R1=R2=R5=R6=2R，R3=R4=R7=R，求输入输出关系。请帮忙给出正确答案和分析，谢谢！

由理想运算放大器组成的电路如图7-13所示求输入与输出之间关系式。请帮忙给出正确答案和分析谢谢
