如题图E7—4所示电路中的集成运算放大器满足理想化条件。若试证明流过负载电阻RL的电流IL与RL值的
如题图E7—4所示电路中的集成运算放大器满足理想化条件。若
试证明流过负载电阻RL的电流IL与RL值的大小无关。
(提示：假设运算放大器线性工作，设定负载电流，确定同相端电压，再利用虚短特点确定反相端电压，进而获得输出电压。)
请帮忙给出正确答案和分析，谢谢！
参考解答
406***105
2024-12-05 11:26:29

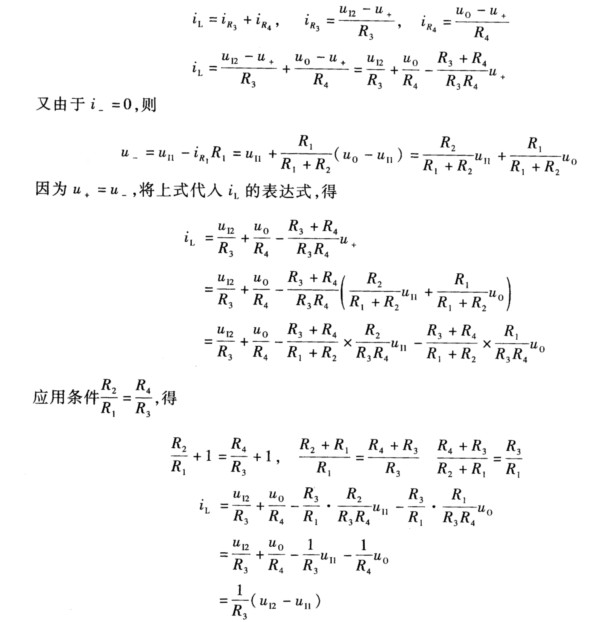

正确答案：由于题目要求证明iL与RL无关所以在求解过程中应尽量避免表达式中出现RL。电路中的运算放大器接有负反馈可按线性应用来分析。 对于运算放大器的同相输入结点由于i+=0由KCL得 3.jpg)
iL与RL无关。
由于题目要求证明iL与RL无关,所以在求解过程中应尽量避免表达式中出现RL。电路中的运算放大器接有负反馈,可按线性应用来分析。对于运算放大器的同相输入结点,由于i+=0,由KCL得iL与RL无关。
