求图5.3所示含理想运算放大器电路的u0(t)与ui(t)的关系式。 请帮忙给出正确答案和分析 谢谢
求图5.3所示含理想运算放大器电路的u0(t)与ui(t)的关系式。
请帮忙给出正确答案和分析,谢谢!
参考解答

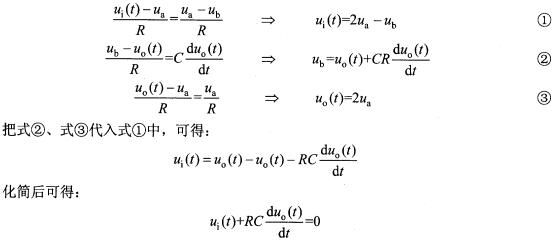

正确答案:根据“虚断”、“虚短”可以得到如下方程: 因此可以判断出这是一个反向积分电路。
根据“虚断”、“虚短”,可以得到如下方程:因此,可以判断出这是一个反向积分电路。
