电路如图5.6所示 己知Ui1 Ui2和R 求U0。 请帮忙给出正确答案和分析 谢谢!

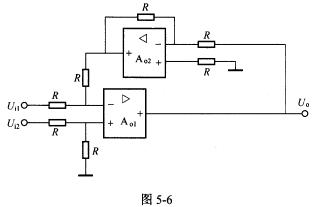

电路如图5.6所示,己知Ui1、Ui2和R,求U0。
请帮忙给出正确答案和分析,谢谢!
参考解答

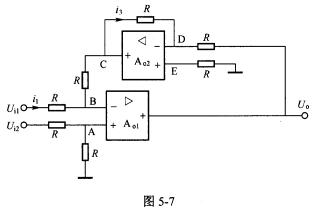

正确答案:电路中含有理想运算放大器利用虚短、虚断可以方便地计算电路。计算电路如图5.7所示。对于下面的理想运算放大器可得:

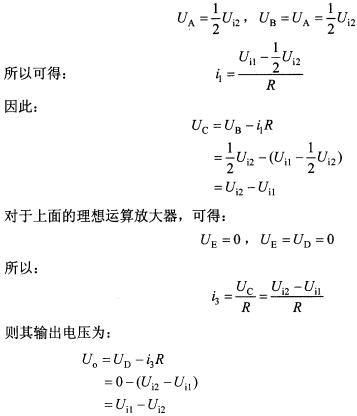

电路中含有理想运算放大器,利用虚短、虚断可以方便地计算电路。计算电路如图5.7所示。对于下面的理想运算放大器,可得:
