如图4.1所示的电路中 已知当R=1Ω时 I0=1 Ω 试求当R=4Ω时 I0=? 请帮忙给出正确答

大学本科 已帮助: 时间:2024-12-07 06:09:27

如图4.1所示的电路中,已知当R=1Ω时,I0=1 Ω,试求当R=4Ω时,I0=?

请帮忙给出正确答案和分析,谢谢!

难度:⭐⭐⭐

题库:大学本科,工学,电气信息类

标签:如图,所示,正确答案

参考解答

用户头像

456***105

2024-12-07 06:09:27

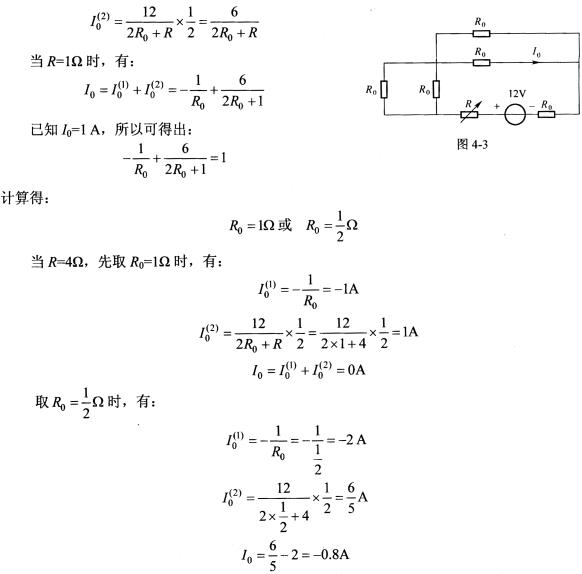

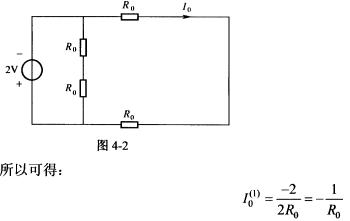

正确答案:由于如题所示的电路中含有两个激励源所以可以利用叠加原理分别对电路进行计算。 当2V电压源作用时12V电压源不作用由于电桥平衡所以电阻尺所在支路可视为开路此时的电路如图4-2所示。 当12V电压源作用时2V电压源所在处短路此时电路如图4.3所示。因此可得:
由于如题所示的电路中含有两个激励源,所以可以利用叠加原理分别对电路进行计算。当2V电压源作用时,12V电压源不作用,由于电桥平衡,所以电阻尺所在支路可视为开路,此时的电路如图4-2所示。当12V电压源作用时,2V电压源所在处短路,此时电路如图4.3所示。因此可得:
