图9—4所示电路中 设电阻R可变 求R获得的最大功率。 请帮忙给出正确答案和分析 谢谢！
图9—4所示电路中，设电阻R可变，求R获得的最大功率。
请帮忙给出正确答案和分析，谢谢！
参考解答
490***105
2024-12-07 03:14:06
正确答案：由题已知电阻R可变根据最大功率传输定理要求电阻R的最大功率只要求出电阻R两端的戴维南等效电路使可变电阻R的值等于戴维南等效电路的电阻值即可此时电阻尺获得最大功率。 电阻R两端的戴维南等效电路如图9．5所示由于电路包括受控源需要外加激励源Vs此时内部电压源短路电流源开路受控源保持不变。

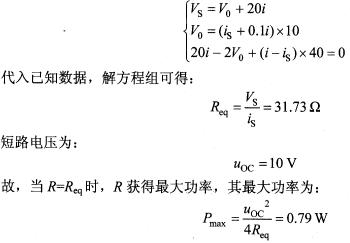

根据KVL和KCL可得：
由题已知电阻R可变,根据最大功率传输定理,要求电阻R的最大功率,只要求出电阻R两端的戴维南等效电路,使可变电阻R的值等于戴维南等效电路的电阻值即可,此时电阻尺获得最大功率。电阻R两端的戴维南等效电路如图9．5所示,由于电路包括受控源,需要外加激励源Vs,此时内部电压源短路,电流源开路,受控源保持不变。根据KVL和KCL可得：
