图7.14所示的电路中 R1=8Ω R2=6Ω R3=3Ω R4=6Ω R5=3Ω C=0.1F L

大学本科 已帮助: 时间:2024-12-07 02:51:12

图7.14所示的电路中,R1=8Ω,R2=6Ω,R3=3Ω,R4=6Ω,R5=3Ω,C=0.1F,L=0.5H,Is=5A,Us1=18V,Us2=3V,Us3=6V。开关S闭合前电路已达稳态,在t=0时S闭合。求S闭合后电容电压uc(t)、电感电流iL(t)和R4中的电流I(T)。

请帮忙给出正确答案和分析,谢谢!

难度:⭐⭐⭐

题库:大学本科,工学,电气信息类

标签:稳态,电流,电路

参考解答

用户头像

473***105

2024-12-07 02:51:12

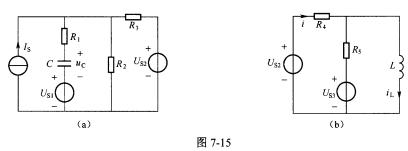

正确答案:根据题意可知在开关S闭合前题图所示电路已达稳态此时电路中的电容相当于开路电感相当于短路因此有:换路后题图所示电路等效为两个独立的一阶电路如图7.15(a)、(b)所示。根据三要素法可得:

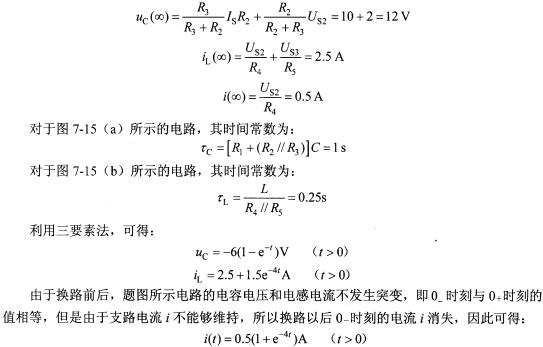

根据题意可知,在开关S闭合前题图所示电路已达稳态,此时电路中的电容相当于开路,电感相当于短路,因此有:换路后题图所示电路等效为两个独立的一阶电路,如图7.15(a)、(b)所示。根据三要素法可得:
