如图7．8所示电路中开关S原来位于端子l 处于稳定状态。t=0时 S从端子1接到端子2；在t=2s

大学本科已帮助：人时间:2024-12-07 02:53:32

如图7．8所示，电路中开关S原来位于端子l，处于稳定状态。t=0时，S从端子1接到端子2；在t=2s时，S又从端子2接到端子1。求t≥0时的u(t)。

请帮忙给出正确答案和分析，谢谢！

406***105

2024-12-07 02:53:32



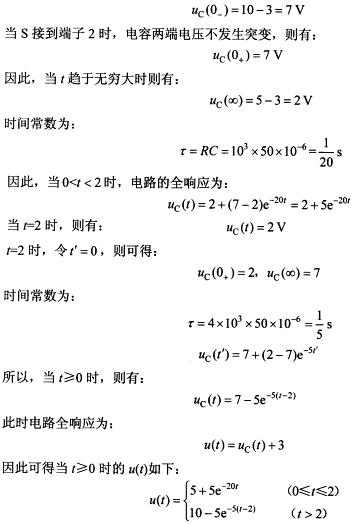

正确答案：分析题意可知该题为求解电压的全响应问题可利用三要素法求解。由于电路中开关S原来位于端子1且处于稳定状态可得：
分析题意可知,该题为求解电压的全响应问题,可利用三要素法求解。由于电路中开关S原来位于端子1,且处于稳定状态,可得：
