图7．16所示的电路在开关S合上前已处于稳态 已知Us1=10 V R1=60kΩ R2=R3=40
图7．16所示的电路在开关S合上前已处于稳态，已知Us1=10 V，R1=60kΩ，R2=R3=40kΩ，C=0.11uF。 (1)当Us2=6 V时，求开关S合上后电容电压uc(t)的变化规律。 (2)Us2为多少时，开关S合上后不出现过渡过程?
请帮忙给出正确答案和分析，谢谢！
参考解答
481***105
2024-12-07 03:07:04

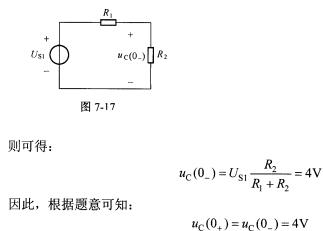

正确答案：根据题意可知要求开关动作后电路中的电流Uc(t)也就是求它在开关动作前后的零状态响应和零输入响应即它们的全响应。因此可利用三要素法求全响应。 (1)利用三要素法求解由于换路前电路已达到稳定状态因此电容相当于断路此时计算电路如图7一17所示。

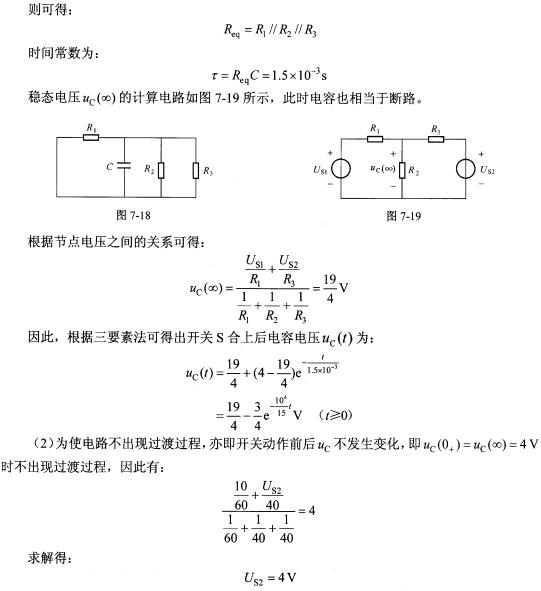

时间常数τ的计算电路如图7．18所示。
根据题意可知,要求开关动作后电路中的电流Uc(t),也就是求它在开关动作前后的零状态响应和零输入响应,即它们的全响应。因此,可利用三要素法求全响应。(1)利用三要素法求解,由于换路前电路已达到稳定状态,因此电容相当于断路,此时计算电路如图7一17所示。时间常数τ的计算电路如图7．18所示。
