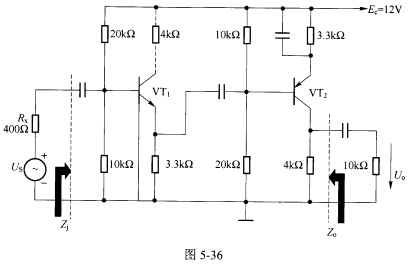

(北京大学2008-2009年第1学期期末试题)如图5-36所示的三极管放大电路中，三极管VT1和VT2的低频参量均为rb=374Ω，re=26Ω，β=100，rc很大(可近似为无穷大)。电容的交流阻抗都可以忽略不计，其他元件的参数见图中标注(电阻的单位都是Ω)。 (1)若三极管VT2的be极间静态电压为UbeQ2=-0．7V，求三极管VT2的b极静态工作电流IbQ2和c极静态工作电压UcQ2； (2)求图中所示之交流输入阻抗Zi和输出阻抗Z0； (3)求电压增益
； (4)让简谐信号US的幅度从零开始逐渐增大，观察输出电压U0。 试分析当U0刚开始出现失真时是由于哪个三极管造成的，是饱和失真还是截止失真，并定性画出U0刚开始失真时的波形。
请帮忙给出正确答案和分析，谢谢！
参考解答
481***105
2024-12-07 10:57:01
正确答案：×
(1)(2)VT1是共c组态,VT2是共e组态。hie=374+101×26≈3000Ω=3kΩZi=20∥10∥(hie+(1+β)(3．3∥l0∥20∥hie))≈6．3kQZ0≈4kΩ(3)(4)VT1是共c组态,电压放大倍数为l；VT2是共e组态,电压放大倍数约为100。因此对于交流信号来说,在不失真的情况下,VT2的c极电压振幅要远大于VT1的c极电压振幅。因此当信号逐渐增加时,VT2管会先失真。VT2的c极静态电压为4V,考虑在静态电压上叠加一个交流信号的情况,当VT2的c极总电压为0V是截止,为约11．3V时饱和。因此当输入简谐信号幅度逐渐增加到c极的交流电压幅度为4V时,三极管VT2首先进入截止区,此时还未饱和。U0刚开始失真时的波形如图5-37所示。
