(北京大学2009~2010年第1学期期末试题)在图5-40(a)所示电路中 当运算放大器工作于线性

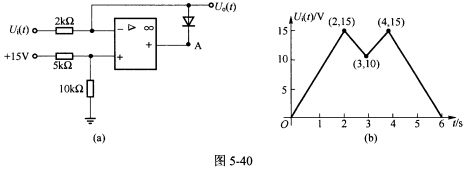

(北京大学2009~2010年第1学期期末试题)在图5-40(a)所示电路中，当运算放大器工作于线性区时可以视为理想运算放大器，其饱和输出电压为±15V；图中二极管可视为理想二极管，正向导通压降为0．7V；图中电阻阻值的单位均为Ω。输入电压信号的波形如图5-40(b)所示(在0～6s之外电压为零)。(1)画出放大器输出电压的波形；(2)画出图5-40(a)中A点的电压波形。
请帮忙给出正确答案和分析，谢谢！
参考解答
463***105
2024-12-07 10:59:03
正确答案：由题意可得：
当Ui(t)＜10V时二极管截止U0=UiUA=15V；当Ui(t)≥10V时二极管导通U0=10VUA=9．3V。(1)如图5-41所示。
(2)如图5—42所示。
由题意,可得：当Ui(t)＜10V时,二极管截止,U0=Ui,UA=15V；当Ui(t)≥10V时,二极管导通,U0=10V,UA=9．3V。(1)如图5-41所示。(2)如图5—42所示。
