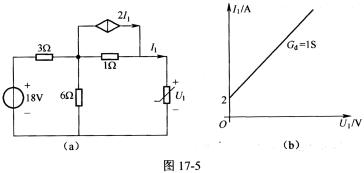

图17．5(a)所示的电路非线性电阻的伏安特性曲线如图17-5(b)所示。求电路中的电压U1和I1。
图17．5(a)所示的电路非线性电阻的伏安特性曲线如图17-5(b)所示。求电路中的电压U1和I1。
请帮忙给出正确答案和分析，谢谢！
参考解答
456***105
2024-12-06 02:03:12
正确答案：由题根据非线性电阻的伏安特性曲线并结合实际电路由于U1为可变电阻两端的电压当可变电阻为零时此时U1=0；当可变电阻无穷大时即可变电阻支路开路此时利用串联电阻分压原理可得U1=12V。 利用分流原理可知流经1 Ω电阻的电流为I

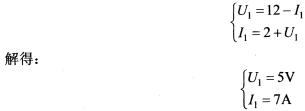

由题根据非线性电阻的伏安特性曲线并结合实际电路,由于U1为可变电阻两端的电压,当可变电阻为零时,此时U1=0；当可变电阻无穷大时,即可变电阻支路开路,此时利用串联电阻分压原理可得U1=12V。利用分流原理可知,流经1Ω电阻的电流为I,其两端的电压为U1。则可得方程组：
