电路如图16—26所示 已知Us=20V Is=2A R＝5Ω P为线性电阻组成的对称双口网络。开关

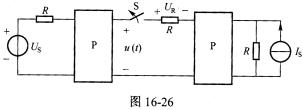

电路如图16—26所示，已知Us=20V，Is=2A，R＝5Ω，P为线性电阻组成的对称双口网络。开关S闭合时，UR=1V，U=8V，求开关S打开后的电压u(t)。
请帮忙给出正确答案和分析，谢谢！
参考解答
4j8***105
2024-12-06 01:59:24
正确答案：分析题意由已知给定的数值之间的关系可得：

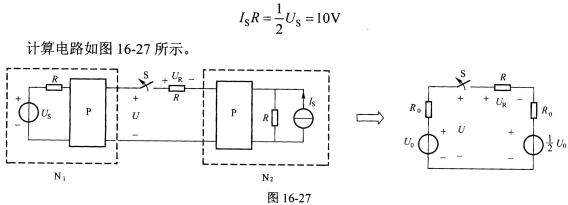

可知一端口网络N1、N2的等效电阻相等。利用性线定理和网络P的对称性可知N2的开路电压为N1的开路电压U0的一半。 在右边等效电路中利用基尔霍夫电压定律(KVL)和基尔霍夫电流定律(KCL)可得：

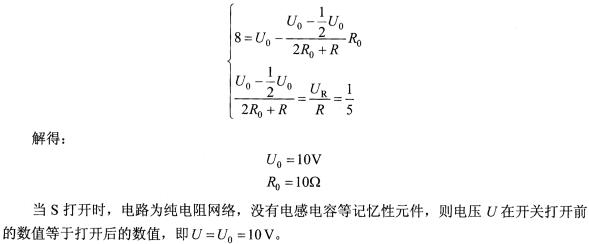

分析题意由已知给定的数值之间的关系可得：可知一端口网络N1、N2的等效电阻相等。利用性线定理和网络P的对称性可知N2的开路电压为N1的开路电压U0的一半。在右边等效电路中,利用基尔霍夫电压定律(KVL)和基尔霍夫电流定律(KCL),可得：
