(西安电子科技大学20l0年考研试题)如图16-27所示电路，N为线性有源二端电阻电路，已知当β=-1，U=15V；β=1，U=20V。求：(1)β为何值时，N的外部电路从N获得最大功率；(2)求此最大功率。
请帮忙给出正确答案和分析，谢谢！
参考解答
456***105
2024-12-06 01:55:05

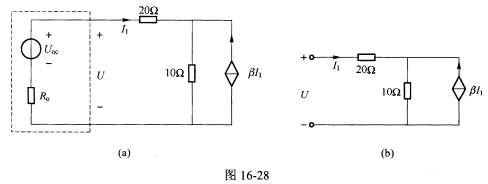

正确答案：(1)N可等效为如图16—28(a)所示电路得：
又因为
所以：
根据戴维南等效定理画出等效电路如图16-28(b)所示由此求N外的电路等效电阻：
当Rin=R0时外部电路从N获得最大功率此时β=一1且有：
(1)N可等效为如图16—28(a)所示电路,得：又因为,所以：根据戴维南等效定理画出等效电路,如图16-28(b)所示,由此求N外的电路等效电阻：当Rin=R0时,外部电路从N获得最大功率,此时β=一1,且有：
