两个单口网络N1与N2相连 其电路如图4．26所示 求： (1)N1与N2的戴维南等效电路。 (2)
两个单口网络N1与N2相连，其电路如图4．26所示，求： (1)N1与N2的戴维南等效电路。 (2)端口／AB的电压。
请帮忙给出正确答案和分析，谢谢！
参考解答
456***105
2024-12-07 07:19:00
正确答案：(1)对N1戴维南等效可得图4．27。

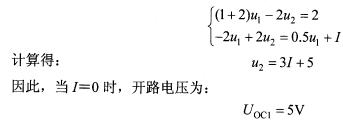

根据图4—26所示电路利用节点电压法可得节点方程如下：

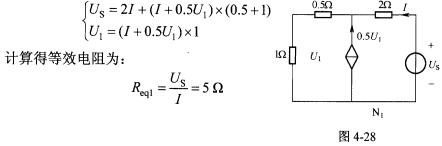

由于该电路含有受控源因此要求等效电阻需要外加激励源此时计算电路如图4-28所示。根据基尔霍夫电压定律(KVL)和基尔霍夫电流定律(KCL)可得：
对N2戴维南等效计算电路如图4-29所示。

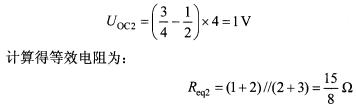

计算得开路电压为：
此时电路等效为如图4-30所示。
(2)利用叠加原理端口AB的电压为：
(1)对N1戴维南等效,可得图4．27。根据图4—26所示电路,利用节点电压法可得节点方程如下：由于该电路含有受控源,因此要求等效电阻需要外加激励源,此时计算电路如图4-28所示。根据基尔霍夫电压定律(KVL)和基尔霍夫电流定律(KCL),可得：对N2戴维南等效,计算电路如图4-29所示。计算得开路电压为：此时电路等效为如图4-30所示。(2)利用叠加原理,端口AB的电压为：
