电路如图4—5所示求负载电阻R1消耗的最大功率Pmax。请帮忙给出正确答案和分析谢谢！

大学本科已帮助：人时间:2024-12-07 07:18:42

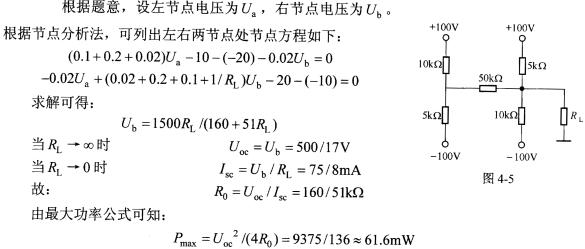

电路如图4—5所示，求负载电阻R1消耗的最大功率Pmax。
请帮忙给出正确答案和分析，谢谢！

473***105

2024-12-07 07:18:42



正确答案：根据题意设左节点电压为U_a右节点电压为U_b。根据节点分析法可列出左右两节点处节点方程如下：
根据题意,设左节点电压为Ua,右节点电压为Ub。根据节点分析法,可列出左右两节点处节点方程如下：
