直流稳压电源如题图E9-9所示。 (1)说明电路的整流电路 滤波电路 调整管 基准电压电路 比较放大

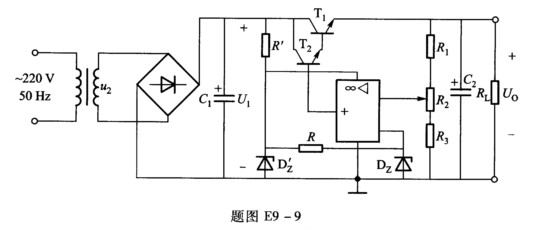

直流稳压电源如题图E9-9所示。 (1)说明电路的整流电路、滤波电路、调整管、基准电压电路、比较放大电路、采样电路等部分各由哪些元件组成； (2)标出集成运放的同相输入端和反相输入端； (3)写出输出电压的表达式。
请帮忙给出正确答案和分析，谢谢！
参考解答
4j8***105
2024-12-05 10:27:25

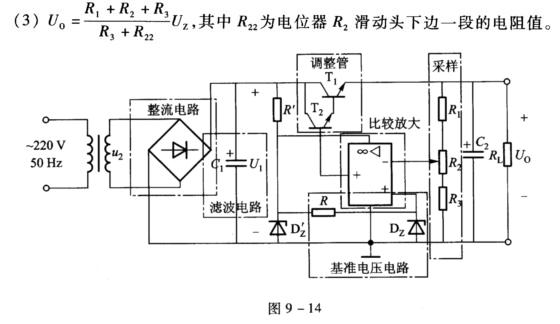

正确答案：(1)电路各部分组成如图9-14所示。 (2)集成运放的同相输入端和反相输入端如图9-14所示。 2.jpg)
(1)电路各部分组成如图9-14所示。(2)集成运放的同相输入端和反相输入端如图9-14所示。
