某工厂有三个车间 每一车间装有10盏220 V 100 W的白炽灯 用380 V的三相四线制供电。(
某工厂有三个车间，每一车间装有10盏220 V，100 W的白炽灯，用380 V的三相四线制供电。(1)画出合理的配电接线图；(2)若各车间的灯同时点燃，求电路的线电流
(3)若只有两个车间用灯(设对应A、B两相)，再求电路的线电流
请帮忙给出正确答案和分析，谢谢！
参考解答
463***105
2024-12-05 09:52:53

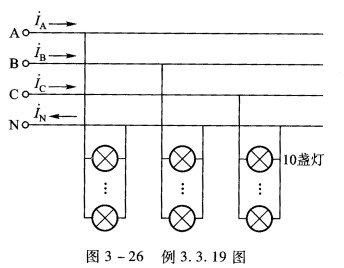

正确答案：(1)三相负载的连接原则是：电源提供的电压等于负载的额定电压；单相负载尽量均衡地分配到三相电源上。据此可画出配电接线图如图3—26所示。

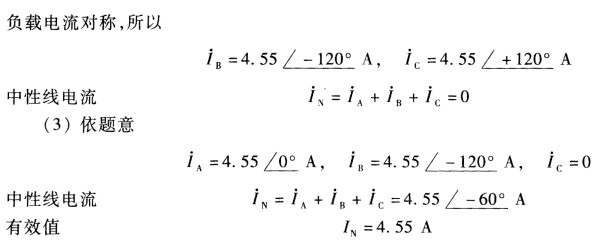

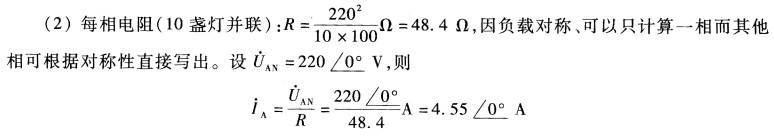

以上(2)的情况中负载对称；(3)的情况中负载不对称。但因为是三相四线制供电、有中性线所以不论负载对称与否每相负载上的电压即负载相电压都等于对应的电源相电压都是对称的。
(1)三相负载的连接原则是：电源提供的电压等于负载的额定电压；单相负载尽量均衡地分配到三相电源上。据此可画出配电接线图如图3—26所示。以上(2)的情况中,负载对称；(3)的情况中,负载不对称。但因为是三相四线制供电、有中性线,所以不论负载对称与否,每相负载上的电压即负载相电压都等于对应的电源相电压,都是对称的。
