电路如图8-4所示 若要满足振荡的相应条件 电路应如何连接?电路要起振还应满足什么条件? 请帮忙给出
电路如图8-4所示，若要满足振荡的相应条件，电路应如何连接?电路要起振还应满足什么条件?
请帮忙给出正确答案和分析，谢谢！
参考解答
473***105
2024-12-05 09:44:41

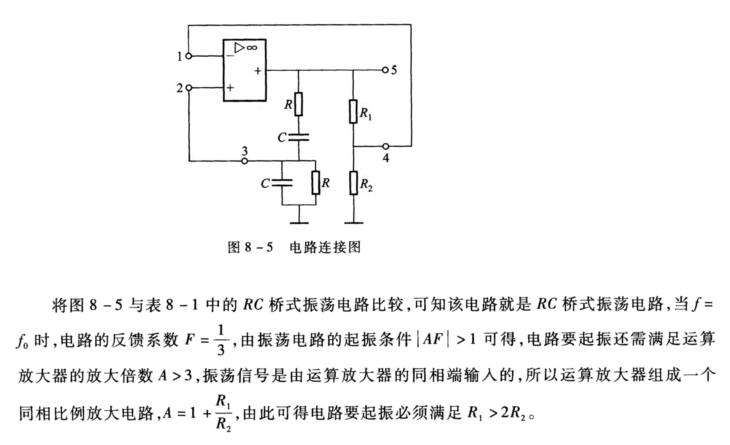

正确答案：我们知道无源选频网络含有储能元件所以图中的RC网络应是选频网络运算放大器作放大元件所以运算放大器的输出经选频网络反馈回输入端应形成正反馈才能满足振荡的相位条件即2应与3连接。此外运算放大器要工作在线性区组成放大器就必须加入负反馈所以1应与4连接。电路连接图如图8-5所示。 2.jpg)
我们知道,无源选频网络含有储能元件,所以图中的RC网络应是选频网络,运算放大器作放大元件,所以运算放大器的输出经选频网络反馈回输入端,应形成正反馈,才能满足振荡的相位条件,即2应与3连接。此外,运算放大器要工作在线性区组成放大器就必须加入负反馈,所以1应与4连接。电路连接图如图8-5所示。
