变压器反馈式振荡电路如题图E8-2所示。已知电路总电感L=10 mH C=0.01μF。 (1)在图

大学本科 已帮助: 时间:2024-12-05 10:13:56

变压器反馈式振荡电路如题图E8-2所示。已知电路总电感L=10 mH,C=0.01μF。 (1)在图中变压器的二次绕组上标明同名端,使反馈信号的相移满足电路振荡的相位条件; (2)试估算电路的振荡频率f0。

请帮忙给出正确答案和分析,谢谢!

难度:⭐⭐⭐

题库:大学本科,工学,电气信息类

标签:相移,变压器,电路

参考解答

用户头像

473***105

2024-12-05 10:13:56

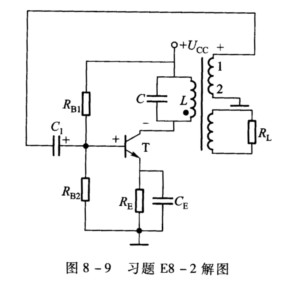

正确答案:(1)图示电路中晶体管T组成放大电路L和C组成选频网络。C1是耦合电容CE是旁路电容。用瞬时极性法来分析。 设晶体管T的基极对地有一个瞬时的正极性增量电压由于晶体管的集电极电位与基极电位极性相反故T的集电极电位极性为负即电感L的标示端电位极性为负。由于变压器的1端通过C1接至晶体管的基极要电路为正反馈必须变压器1端电位的极性应为正故变压器2端与L的标示端为同名端。各点电位的极性及同名端如图8-9所示。 (2)由表8-1可知该电路为变压器反馈式LC振荡电路故其振荡频率为
(1)图示电路中晶体管T组成放大电路,L和C组成选频网络。C1是耦合电容,CE是旁路电容。用瞬时极性法来分析。设晶体管T的基极对地有一个瞬时的正极性增量电压,由于晶体管的集电极电位与基极电位极性相反,故T的集电极电位极性为负,即电感L的标示端电位极性为负。由于变压器的1端通过C1接至晶体管的基极,要电路为正反馈,必须变压器1端电位的极性应为正,故变压器2端与L的标示端为同名端。各点电位的极性及同名端如图8-9所示。(2)由表8-1可知,该电路为变压器反馈式LC振荡电路,故其振荡频率为
