如图8-2所示变压器反馈LC振荡电路 振荡回路中L=90μH C=240 pF。求：(1)电路的振荡
如图8-2所示变压器反馈LC振荡电路，振荡回路中L=90μH，C=240 pF。求：(1)电路的振荡频率f0；(2)标出振荡线圈L和反馈线圈L1/sub>在正确接法下的同名端。
请帮忙给出正确答案和分析，谢谢！
参考解答
463***105
2024-12-05 10:33:54
正确答案：(1)由表8-1可知电路的振荡频率为 2.jpg)

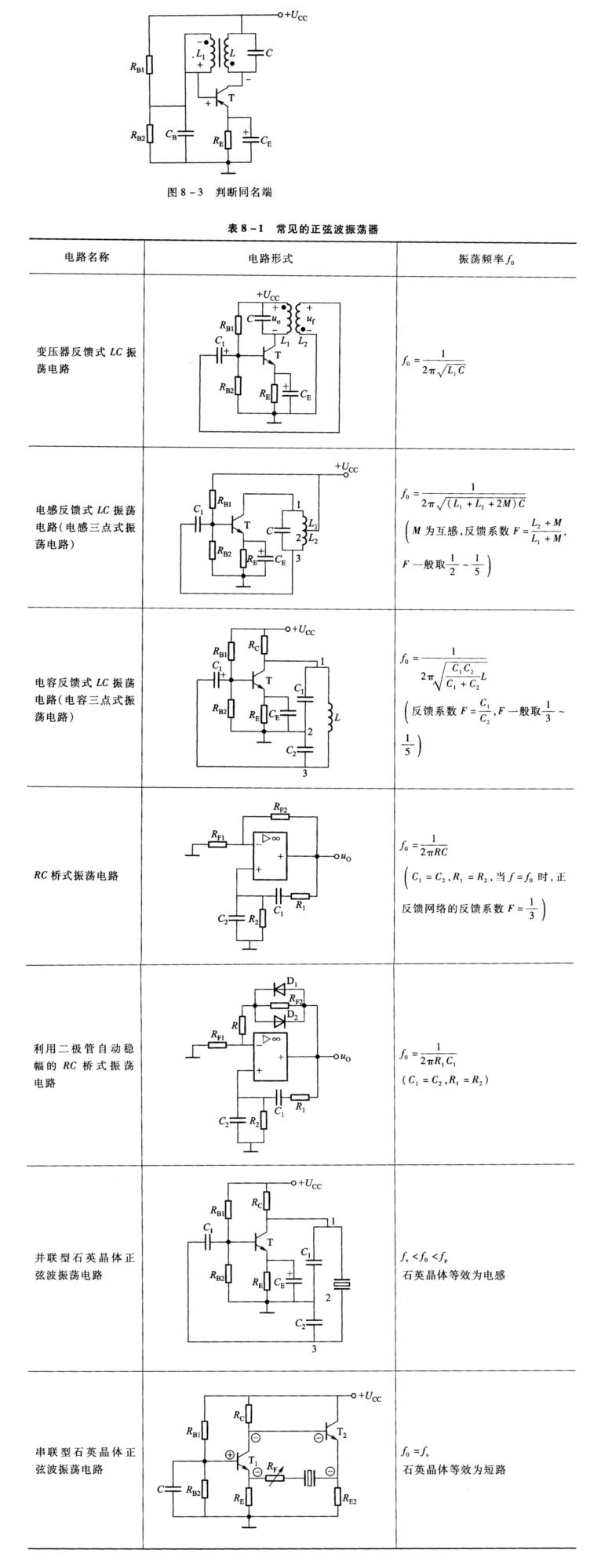

(2)设晶体管T的基极对地有一个瞬时的正极性增量电压由于晶体管的集电极电位与基极电位极性相反故T的集电极电位极性为负即电感L上的电压极性为上正下负由于L1上的电压为反馈电压为了使电路能满足振荡的相位条件则L1的电压极性应为上负下正如图8-3所示由此可得振荡线圈L和反馈线圈L1在正确接法下的同名端如图8-2所示即L1的上端与L的下端为同名端或者说L1的下端与L的上端为同名端。 3.jpg)
(1)由表8-1可知,电路的振荡频率为(2)设晶体管T的基极对地有一个瞬时的正极性增量电压,由于晶体管的集电极电位与基极电位极性相反,故T的集电极电位极性为负,即电感L上的电压极性为上正下负,由于L1上的电压为反馈电压,为了使电路能满足振荡的相位条件,则L1的电压极性应为上负下正,如图8-3所示,由此可得振荡线圈L和反馈线圈L1在正确接法下的同名端如图8-2所示,即L1的上端与L的下端为同名端,或者说L1的下端与L的上端为同名端。
