文氏桥式正弦波振荡电路如题图E8-4所示。 (1)分析电路中的反馈支路和类型； (2)若R=10 k
文氏桥式正弦波振荡电路如题图E8-4所示。 (1)分析电路中的反馈支路和类型； (2)若R=10 kΩ，C=0．062μF，求电路振荡频率是多少? (3)电路的起振条件是什么?
请帮忙给出正确答案和分析，谢谢！
参考解答
4j8***105
2024-12-05 09:21:44

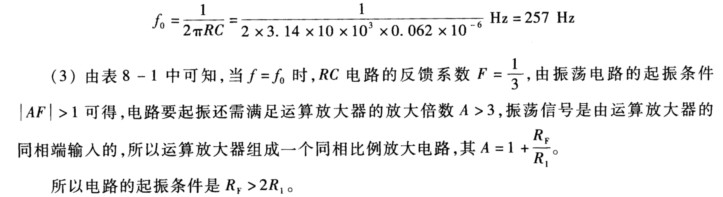

正确答案：(1)电路中有两条反馈支路一条是RF从运算放大器的输出端接至反相输入端为负反馈；另一条是RC组成的文氏桥从运算放大器的输出端接至同相输入端为正反馈。 (2)将图中电路与表8-1中的RC桥式振荡电路比较可知该电路就是RC桥式振荡电路所以其振荡频率为 2.jpg)
(1)电路中有两条反馈支路,一条是RF,从运算放大器的输出端接至反相输入端,为负反馈；另一条是RC组成的文氏桥,从运算放大器的输出端接至同相输入端,为正反馈。(2)将图中电路与表8-1中的RC桥式振荡电路比较,可知该电路就是RC桥式振荡电路,所以其振荡频率为
