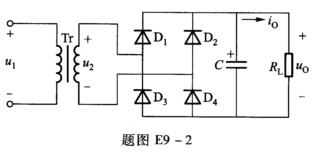

单相桥式整流电容滤波电路如题图E9-2所示 变压器二次电压RL=100 Ω RLC=(3～5)T／2

正确答案：(1)根据桥式整流电路的经验估算公式输出电压平均值U_O=1．2U₂=24 V负载电流I_O=U_O／R_L=240 mA每个二极管的平均电流I_D=I_O／2=120 mA二极管承受的反向峰值电压 (2)D。管发生短路时u₂正半周D₂D₃截止D₄导通类似半波整流但u₂负半周变压器二次侧被D₂短路(注意这时电路存在潜在危险)不能向滤波电容充电因此输出波形类似半波整流输出电压平均值U_O=1．0U₂=20 V负载电流I_O=U_O／R_L=200 mAD₄管电流I_D4=I_O=200 mA。 (3)D₁管发生虚焊断路时电路变成了由D₂D₃构成的半波整流输出电压平均值U_O=1．0U₂=20 V负载电流I_O=U_O／R_L=200 mAD₄管不再导通电流I_D4=0。
(1)根据桥式整流电路的经验估算公式,输出电压平均值UO=1．2U2=24V,负载电流IO=UO／RL=240mA,每个二极管的平均电流ID=IO／2=120mA,二极管承受的反向峰值电压(2)D。管发生短路时,u2正半周D2D3截止D4导通,类似半波整流,但u2负半周变压器二次侧被D2短路(注意,这时电路存在潜在危险),不能向滤波电容充电,因此,输出波形类似半波整流,输出电压平均值UO=1．0U2=20V,负载电流IO=UO／RL=200mA,D4管电流ID4=IO=200mA。(3)D1管发生虚焊断路时,电路变成了由D2D3构成的半波整流,输出电压平均值UO=1．0U2=20V,负载电流IO=UO／RL=200mA,D4管不再导通,电流ID4=0。
