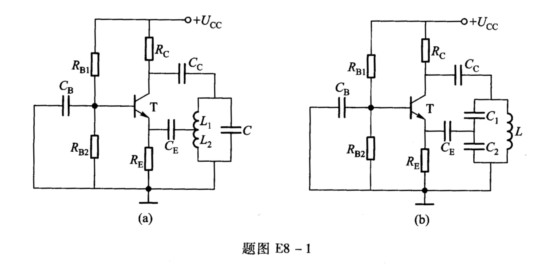

用相位平衡条件判断如题图E8-1所示电路是否能产生正弦波振荡 并说明理由。 请帮忙给出正确答案和分析

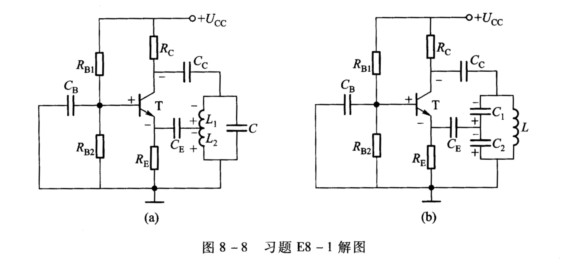

正确答案：判断电路是否满足相位平衡条件也就是判断电路是否为正反馈。下面用瞬时极性法来判断电路是否为正反馈。 (1)首先我们分析一下图(a)所示电路中的各电路元件的作用：晶体管T组成放大电路L₁L₂和C组成选频网络C_BC_CC_E为耦合电容反馈电压取自L₂。 设晶体管T的基极对地有一个瞬时的正极性增量电压由于晶体管的集电极电位与基极电位极性相反故集电极的电位极性为负C_C是耦合电容从而使L₂上的电压为上负下正该电压加至T的发射极使发射极电位下降故电路为正反馈。各点电位的极性如图8-8(a)所示。 结论：电路满足相位平衡条件能产生正弦波振荡。 (2)在图(b)所示电路中：晶体管T组成放大电路C₁C₂和L组成选频网络C_BC_CC_E为耦合电容反馈电压取自C₂。 设晶体管T的基极对地有一个瞬时的正极性增量电压由于晶体管的集电极电位与基极电位极性相反故集电极的电位极性为负C_C是耦合电容从而使C₂上的电压为上负下正该电压加至T的发射极使发射极电位下降故电路为正反馈。各点电位的极性如图8-8(b)所示。 结论：电路满足相位平衡条件能产生正弦波振荡。
判断电路是否满足相位平衡条件,也就是判断电路是否为正反馈。下面用瞬时极性法来判断电路是否为正反馈。(1)首先我们分析一下图(a)所示电路中的各电路元件的作用：晶体管T组成放大电路,L1,L2和C组成选频网络,CB,CC,CE为耦合电容,反馈电压取自L2。设晶体管T的基极对地有一个瞬时的正极性增量电压,由于晶体管的集电极电位与基极电位极性相反,故集电极的电位极性为负,CC是耦合电容,从而使L2上的电压为上负下正,该电压加至T的发射极,使发射极电位下降,故电路为正反馈。各点电位的极性如图8-8(a)所示。结论：电路满足相位平衡条件,能产生正弦波振荡。(2)在图(b)所示电路中：晶体管T组成放大电路,C1,C2和L组成选频网络,CB,CC,CE为耦合电容,反馈电压取自C2。设晶体管T的基极对地有一个瞬时的正极性增量电压,由于晶体管的集电极电位与基极电位极性相反,故集电极的电位极性为负,CC是耦合电容,从而使C2上的电压为上负下正,该电压加至T的发射极,使发射极电位下降,故电路为正反馈。各点电位的极性如图8-8(b)所示。结论：电路满足相位平衡条件,能产生正弦波振荡。
