已知f=0时正弦量的值分别为u(0)=110V 它们的相量图如图3—13所示 试写出正弦量的瞬时值表
已知f=0时正弦量的值分别为u(0)=110V，
它们的相量图如图3—13所示，试写出正弦量的瞬时值表达式及相量式。
请帮忙给出正确答案和分析，谢谢！
参考解答
4j8***105
2024-12-05 09:15:23

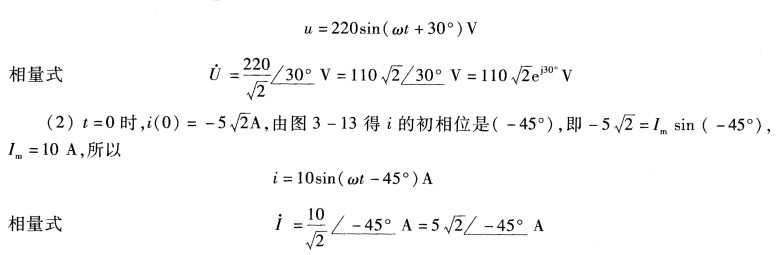

正确答案：(1)t=0时u(O)=110 V由图3—1 3得u的初相位是30°即110=Umsin30°Um=220 V所以
(1)t=0时,u(O)=110V,由图3—13得u的初相位是30°,即110=Umsin30°,Um=220V,所以
