(西安交通大学2007年考研试题)如图4一21所示电路 已知当R=1Ω时 I0=1A 试求当R=4Ω
(西安交通大学2007年考研试题)如图4一21所示电路,已知当R=1Ω时,I0=1A,试求当R=4Ω时,I0=?
请帮忙给出正确答案和分析,谢谢!
参考解答

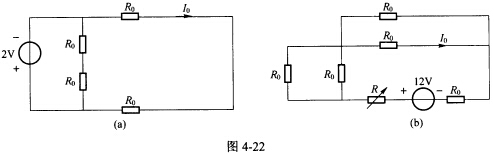

正确答案:利用叠加原理分别对电路进行计算。当2V电压源作用时12V电压源不作用由于电桥平衡所以电阻R所在支路可视为开路此时的电路如图4-22(a)所示可得:当12V电压源作用时2V电压源所在处短路此时电路如图4-22(b)所示可得:
当R=1Ω时有:
已知I0=1A所以可得:
当R=4Ω先取R0=1Ω时有:
利用叠加原理分别对电路进行计算。当2V电压源作用时,12V电压源不作用,由于电桥平衡,所以电阻R所在支路可视为开路,此时的电路如图4-22(a)所示,可得:当12V电压源作用时,2V电压源所在处短路,此时电路如图4-22(b)所示,可得:当R=1Ω时,有:已知I0=1A,所以可得:当R=4Ω,先取R0=1Ω时,有:
