含耦合电感的正弦稳态电路如图3．3．6所示负载ZL可变。问ZL为何值时可获得最大功率?并计算该最大

大学本科已帮助：人时间:2024-12-05 19:37:02

含耦合电感的正弦稳态电路如图3．3．6所示，负载ZL可变。问ZL为何值时可获得最大功率?并计算该最大功率值。

请帮忙给出正确答案和分析，谢谢！

481***105

2024-12-05 19:37:02



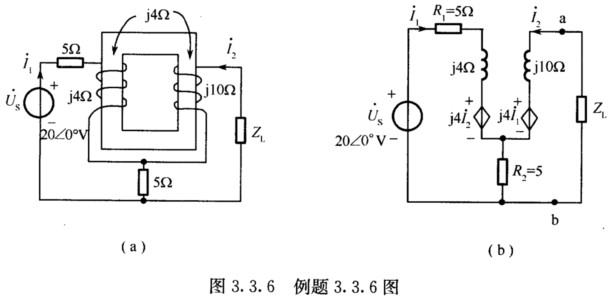

正确答案：先画出去耦合等效电路如图3．3．6(b)所示。然后利用a、b开路、短路法求出戴维南定理的开路电压、短路电流及内阻抗Z₀。
先画出去耦合等效电路,如图3．3．6(b)所示。然后利用a、b开路、短路法求出戴维南定理的开路电压、短路电流及内阻抗Z0。
