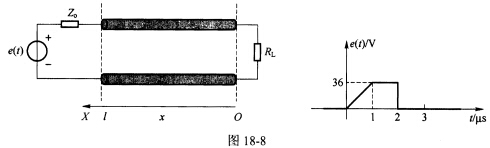

(北京大学2009—2010年第1学期期末试题)在图18—8(a)所示电路中，内阻为Z0=25Ω的电压源通过一段长度为600m的传输线与负载RL=150Ω相连。已知传输线的特性阻抗为75Ω，电压波在传输线中传播的速率为3×108m／s，e(t)的电压波形如图18—8(b)所示。(1)求传输线在输入端的电压反射系数ρu(1)和负载端的反射系数ρu(0)；(2)画出0～8μs时间内负载端的电压波形；(3)画出t=5μs时刻传输线上不同位置的电压波形(以离负载的距离x为横坐标，以该位置的电压为纵坐标)。
请帮忙给出正确答案和分析，谢谢！
参考解答
413***105
2024-12-05 19:32:23
正确答案：(1)

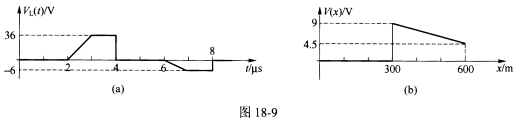

(2)如图18-9(a)所示。(3)如图18-9(b)所示。
(1)(2)如图18-9(a)所示。(3)如图18-9(b)所示。
