如题图E2—5所示电路 已知：IS1=2 A IS2=4 A R1=2Ω R2=4Ω R3=6Ω R

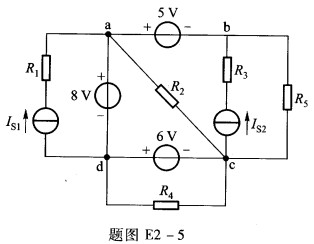

如题图E2—5所示电路，已知：IS1=2 A，IS2=4 A，R1=2Ω，R2=4Ω，R3=6Ω，R4=8Ω，R5=10Ω，求：各电源的输出功率。
请帮忙给出正确答案和分析，谢谢！
参考解答
4j8***105
2024-12-05 19:29:07

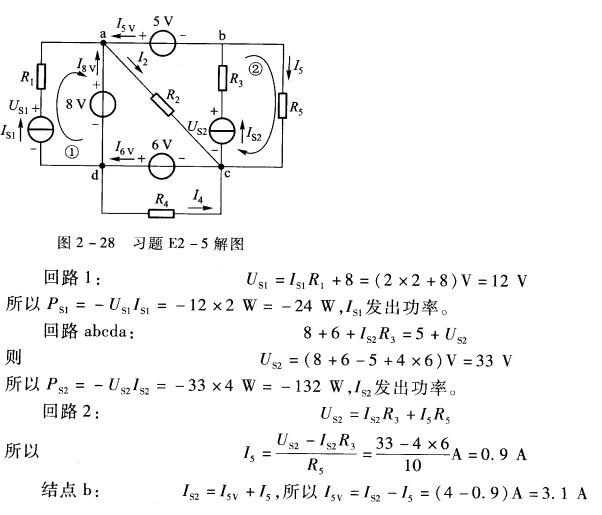

正确答案：设定电路中各电压电流的参考方向如图2—28所示。

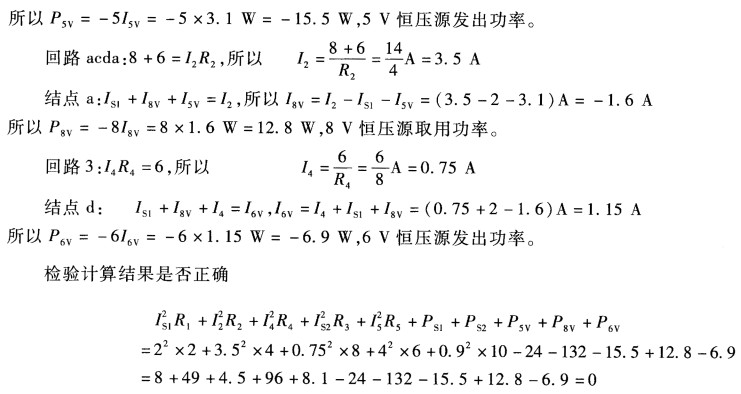

功率平衡计算结果正确。 说明：在某些特别的电路中注意选择适当的回路可使其中只包含一个未知数这样就可以避免求解方程组的麻烦。
设定电路中各电压电流的参考方向如图2—28所示。功率平衡,计算结果正确。说明：在某些特别的电路中,注意选择适当的回路,可使其中只包含一个未知数,这样就可以避免求解方程组的麻烦。
