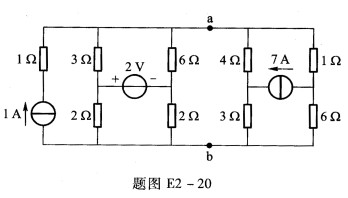

如题图E2—20所示电路 求：Uab=? 请帮忙给出正确答案和分析 谢谢！
如题图E2—20所示电路，求：Uab=?
请帮忙给出正确答案和分析，谢谢！
参考解答
463***105
2024-12-05 19:36:48

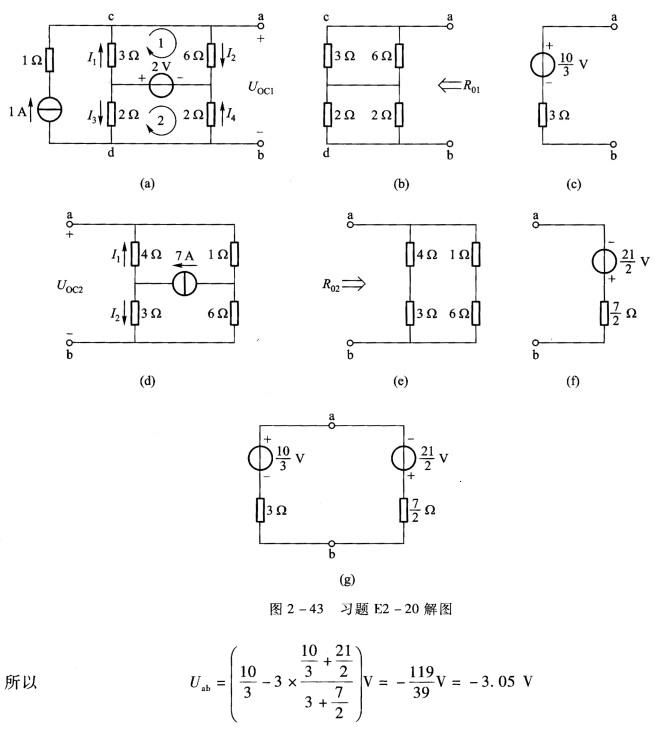

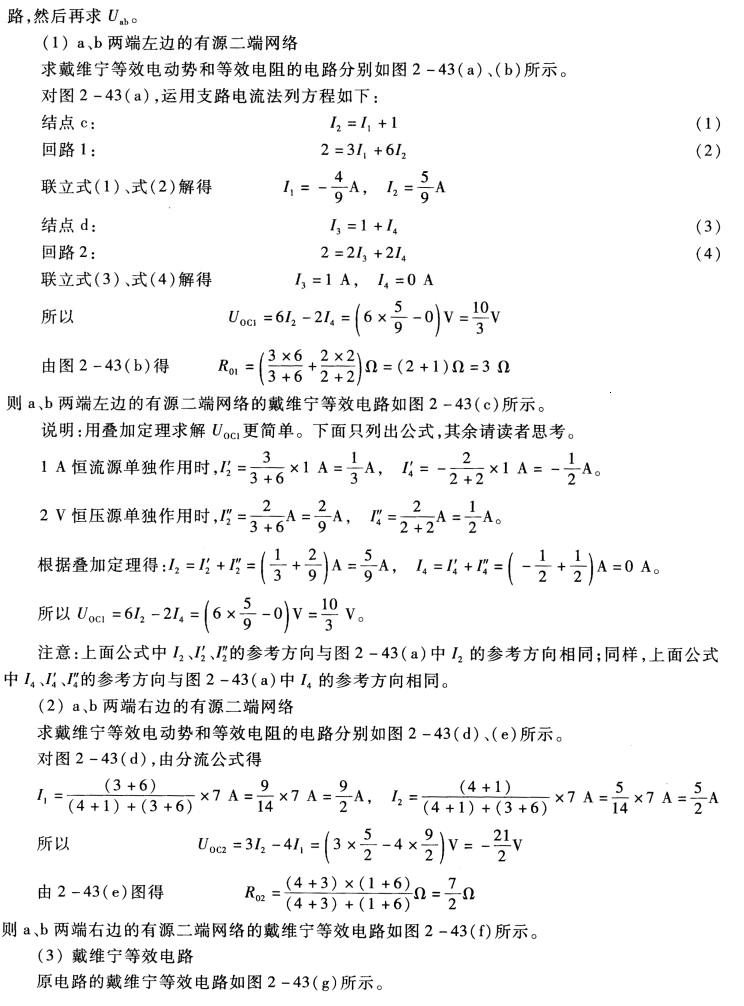

正确答案：本题电路可以看成是由两个有源二端网络组成的一个是a、b两端左边的部分电路一个是a、b两端右边的部分电路。先用戴维宁定理分别求出两个有源二端网络的戴维宁等效电
本题电路可以看成是由两个有源二端网络组成的,一个是a、b两端左边的部分电路,一个是a、b两端右边的部分电路。先用戴维宁定理,分别求出两个有源二端网络的戴维宁等效电
