电路如图4．31所示 已知：R1=5Ω R2=6Ω R3=R4=8Ω r=5Ω IS=5A US=4
电路如图4．31所示，已知：R1=5Ω，R2=6Ω，R3=R4=8Ω，r=5Ω，IS=5A，US=4V，求电压源和电流源的功率。
请帮忙给出正确答案和分析，谢谢！
参考解答
481***105
2024-12-07 05:50:49

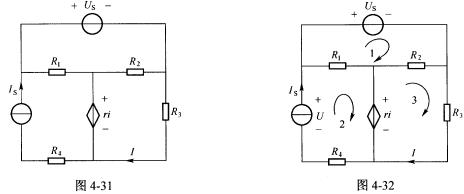

正确答案：根据题意可知计算电路如图4—32所示。 利用回路电流法沿顺时针方向将电路分为1、2和3三个电流回路回路电流分别用I1、I2和I3表示。在回路2中有I2=IS。

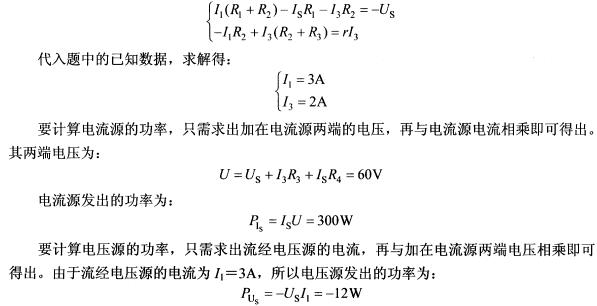

列回路电流方程可得：
根据题意可知,计算电路如图4—32所示。利用回路电流法,沿顺时针方向将电路分为1、2和3三个电流回路,回路电流分别用I1、I2和I3表示。在回路2中,有I2=IS。列回路电流方程可得：
