(东南大学2005年考研试题)如图5一18所示含理想运放电路 设输入电压UI=1．5V 分别在下列3

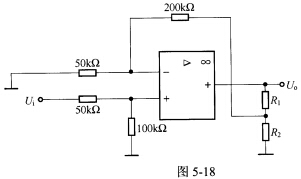

(东南大学2005年考研试题)如图5一18所示含理想运放电路，设输入电压UI=1．5V，分别在下列3种情况下计算输出电压U0：(1)R1=0，R2=2kΩ；(2)R1=R2=2kΩ；(3)R1=2kΩ，R2=0。
请帮忙给出正确答案和分析，谢谢！
参考解答
406***105
2024-12-07 05:43:41

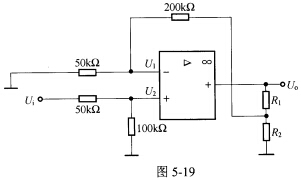

正确答案：画出题解电路如图5-19所示。
根据节点电压法列写方程：
(1)R1=0R2=2kΩ代入①式可得：
(2)R1=R2=2kΩ代入①式可得：
(3)R1=2kΩR2=0代入①式可得：
画出题解电路如图5-19所示。根据节点电压法列写方程：(1)R1=0,R2=2kΩ,代入①式,可得：(2)R1=R2=2kΩ,代入①式,可得：(3)R1=2kΩ,R2=0,代入①式,可得：
