用叠加定理求图4—68所示电路中的电流i 已知u=5。 请帮忙给出正确答案和分析 谢谢!
用叠加定理求图4—68所示电路中的电流i,已知u=5。
请帮忙给出正确答案和分析,谢谢!
参考解答

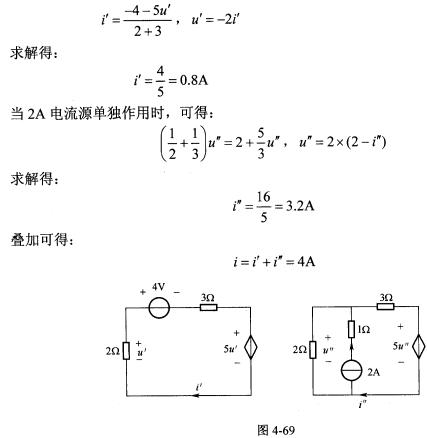

正确答案:题解电路如图4.69所示当4V电压源单独作用时可得:
题解电路如图4.69所示,当4V电压源单独作用时,可得:
