如图9.17所示的稳态电路中 us(t)为正弦电压源(ω=l0rad/s) E0为直流电压源 电压表
如图9.17所示的稳态电路中,us(t)为正弦电压源(ω=l0rad/s),E0为直流电压源,电压表的读数为12V,电流表的读数为2.5A(均为有效值)。求各电源提供的功率。
请帮忙给出正确答案和分析,谢谢!
参考解答

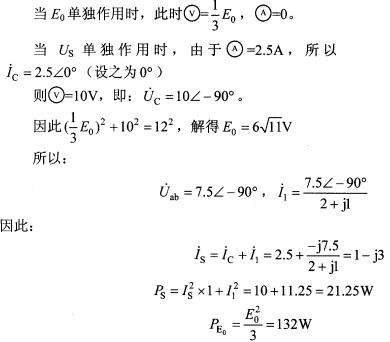

正确答案:图9.17所示电路可以等效为:
图9.17所示电路可以等效为:
