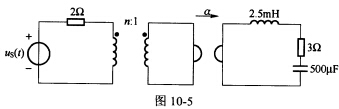

(清华大学2007年考研试题)求如图10-5所示电路中电压源发出的有功功率。已知电源电压为 理想变压
(清华大学2007年考研试题)求如图10-5所示电路中电压源发出的有功功率。已知电源电压为
，理想变压器变比n=2，回转器回转电阻α=2Ω。
请帮忙给出正确答案和分析，谢谢！
参考解答
481***105
2024-12-06 17:48:50
正确答案：×
在题图所示的相量模型中,有ωL=2．5×10-2×2000=5Ω,因此：令输出端负载阻抗为ZL=3+j4Ω,则根据回转器和理想变压器的特性,将负载阻抗ZL变换到输入端为：等效电路如图10—6所示,可得：电源发出的有功功率为：P=2×0．427cos(一33．1°)=0．715W或P=0．4272×3．92=0．715W
