参考解答
473***105
2024-12-06 17:43:34

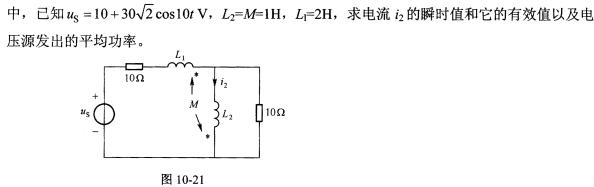

正确答案：图10一21所示电路的去耦等效电路如图10．22所示。

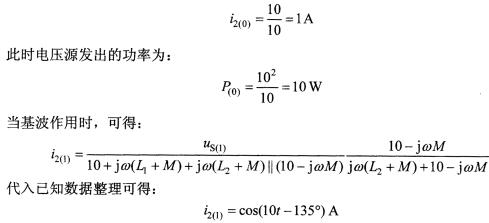

由上述等效电路可知该电路包含直流和基波两种电压成分需要分别对每一种电压成分进行单独计算再求总和。 当只有直流10V分量作用时电感相当于短路此时有：

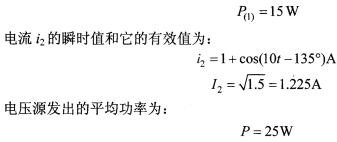

此时消耗的功率为：
图10一21所示电路的去耦等效电路如图10．22所示。由上述等效电路可知,该电路包含直流和基波两种电压成分,需要分别对每一种电压成分进行单独计算,再求总和。当只有直流10V分量作用时,电感相当于短路,此时有：此时消耗的功率为：
