(东北电力大学2009年考研试题)如图13—41所示的电路中 已知电压源us中含有直流分量和三次谐波
(东北电力大学2009年考研试题)如图13—41所示的电路中，已知电压源us中含有直流分量和三次谐波分量，直流分量已知为8V，1／ωC=9Ω，ωL=1Ω，电流i的有效值为
，试求：(1)电源电压瞬时值us和有效值US；(2)电源的有功功率P。
请帮忙给出正确答案和分析，谢谢！
参考解答
413***105
2024-12-06 17:29:41

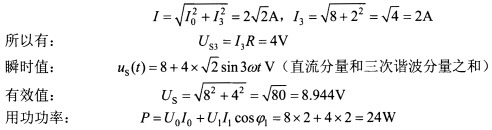

正确答案：直流电源作用时(C开路L短路)：I0=8／4=2A三次谐波作用时由于3XC=3Ω3XL=3Ω电路发生串联谐振因此：
直流电源作用时(C开路,L短路)：I0=8／4=2A三次谐波作用时,由于3XC=3Ω,3XL=3Ω,电路发生串联谐振,因此：
