(山东大学2005-2006学年第2学期期末试题)图8-14所示正弦电流电路中 已知。(1)画出电路
(山东大学2005-2006学年第2学期期末试题)图8-14所示正弦电流电路中,已知。(1)画出电路的相量模型;(2)求含源单口网络的戴维南等效电路;(3)负载阻抗为何值时可以获得最大平均功率,并计算此最大功率。
请帮忙给出正确答案和分析,谢谢!
参考解答

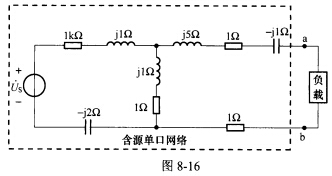

正确答案:(1)画出电路的相量模型如图8-1 5所示。(2)从消去互感的相量模型中计算含源单口网络的戴维南等效电路如图8—16所示。
(3)负载为单口网络输出阻抗的共轭复数时获得最大平均功率并计算出此最大功率。可得:
(1)画出电路的相量模型如图8-15所示。(2)从消去互感的相量模型中,计算含源单口网络的戴维南等效电路,如图8—16所示。(3)负载为单口网络输出阻抗的共轭复数时,获得最大平均功率,并计算出此最大功率。可得:
相似问题
图7—5l所示的电路己处于稳态 t=0时刻 开关由1打向2 求t≥0时 iL(t)的全响应 零输入响
图7—5l所示的电路己处于稳态,t=0时刻,开关由1打向2,求t≥0时,iL(t)的全响应、零输入响应iLZX(t)、零状态响应iLZi(t),并画出3种响应的波形。请帮忙
图9.11(a)和图9.11(b)中网络N仅由线性电阻组成。在图9.11(b)中电阻R可调节 试问R
图9.11(a)和图9.11(b)中网络N仅由线性电阻组成。在图9.11(b)中电阻R可调节,试问R等于何值时可吸收最大功率?并求此最大功率。 请帮忙给出正确答案和分析,谢谢!
(北京大学2006年考研试题)当ω=1000rad/s时 求图9-6(a)所示串联电路的并联等效电路
(北京大学2006年考研试题)当ω=1000rad/s时,求图9-6(a)所示串联电路的并联等效电路,求图9-6(b)所示并联电路的串联等效电路。 请帮忙给出正确答案和分析,谢谢!
(哈尔滨工业大学2005年考研试题)如图9一17所示正弦交流电路中 cosl00tV R=10Ω L
(哈尔滨工业大学2005年考研试题)如图9一17所示正弦交流电路中,cosl00tV,R=10Ω,L1=0.2H,L2=0.1H,M=0.1H。求:(1)当开关断开时,C为何值时电路发
正弦稳态电路如图9-41请帮忙给出正确答案和分析 谢谢!
正弦稳态电路如图9-41请帮忙给出正确答案和分析,谢谢!
