图7—5l所示的电路己处于稳态 t=0时刻 开关由1打向2 求t≥0时 iL(t)的全响应 零输入响

大学本科 已帮助: 时间:2024-12-07 01:57:47

图7—5l所示的电路己处于稳态,t=0时刻,开关由1打向2,求t≥0时,iL(t)的全响应、零输入响应iLZX(t)、零状态响应iLZi(t),并画出3种响应的波形。
请帮忙给出正确答案和分析,谢谢!

难度:⭐⭐⭐

题库:大学本科,工学,电气信息类

标签:稳态,波形,所示

参考解答

用户头像

432***105

2024-12-07 01:57:47

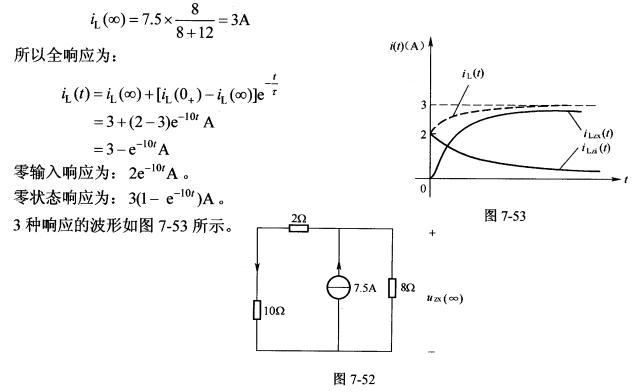

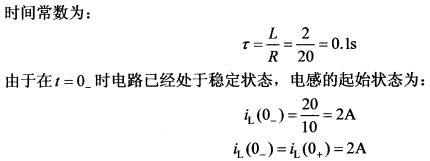

正确答案:将电流源开路则t≥0时从电感两端看进去的等效电阻为: R0=10+2+8=20Ω在t→∞寸L相当于短路戴维南等效电路如图7.52所示。由并联电路的分流原理可得:
将电流源开路,则t≥0时,从电感两端看进去的等效电阻为:R0=10+2+8=20Ω在t→∞寸,L相当于短路,戴维南等效电路如图7.52所示。由并联电路的分流原理可得:
