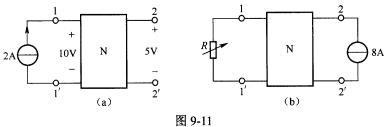

图9．11(a)和图9．11(b)中网络N仅由线性电阻组成。在图9．11(b)中电阻R可调节 试问R
图9．11(a)和图9．11(b)中网络N仅由线性电阻组成。在图9．11(b)中电阻R可调节，试问R等于何值时可吸收最大功率?并求此最大功率。
请帮忙给出正确答案和分析，谢谢！
参考解答
420***105
2024-12-07 01:55:56
正确答案：从题中可知网络N仅由线性电阻组成因此该部分不含激励源和受控源为纯电阻电路。 从图9一11(a)的1．1’端看该电路输入电流为2A加在网络N左端的电压为10V因此根据戴维南定理可知从1．1’端看该电路其等效电阻为：

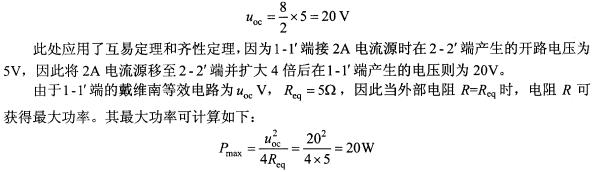

对于图9—11(b)电阻R可调节移去R后可知对该电路所加的激励为8A的电流源由图9—11(a)以及网络N为纯电阻网络对N施加激励为2A此时网络开路电压为5V当对图9一11(b)电路施加8A激励时1．1’的开路电压为：
从题中可知网络N仅由线性电阻组成,因此该部分不含激励源和受控源,为纯电阻电路。从图9一11(a)的1．1’端看该电路,输入电流为2A,加在网络N左端的电压为10V,因此根据戴维南定理可知,从1．1’端看该电路,其等效电阻为：对于图9—11(b),电阻R可调节,移去R后,可知对该电路所加的激励为8A的电流源,由图9—11(a)以及网络N为纯电阻网络,对N施加激励为2A,此时网络开路电压为5V,当对图9一11(b)电路施加8A激励时,1．1’的开路电压为：
