参考解答
473***105
2024-12-06 06:04:16

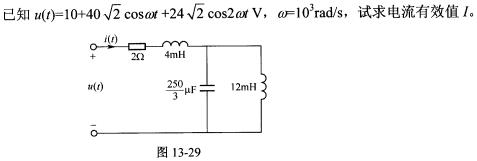

正确答案：分析题中电路可知该电路包含直流、基波和三次谐波3种电流电压成分需要分别先对每一种电流电压成分进行单独计算然后再求总和。 (1)直流分量作用时可得：

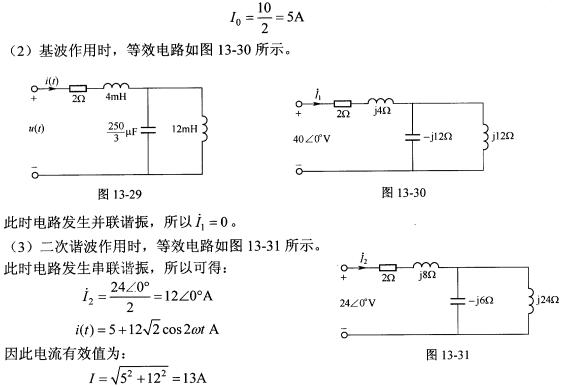

分析题中电路可知,该电路包含直流、基波和三次谐波3种电流电压成分,需要分别先对每一种电流电压成分进行单独计算,然后再求总和。(1)直流分量作用时,可得：
