参考解答
420***105
2024-12-06 06:16:31

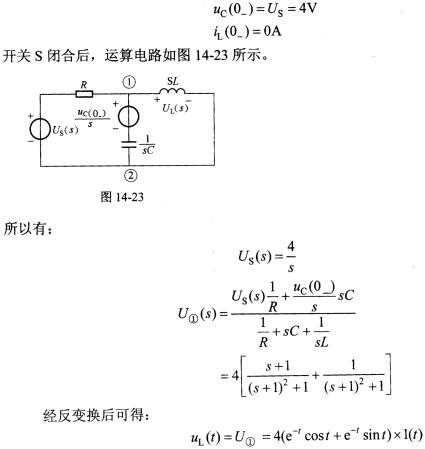

正确答案：分析该题可知求开关S闭合后电感电压UL(t)也就是求电感电压的全响应不同的是该题要求利用运算法求解电路。 由已知条件开关S打开已久可知换路前电路已经达到稳定状态因此有：
分析该题可知,求开关S闭合后电感电压UL(t)也就是求电感电压的全响应,不同的是该题要求利用运算法求解电路。由已知条件开关S打开已久,可知换路前电路已经达到稳定状态,因此有：
