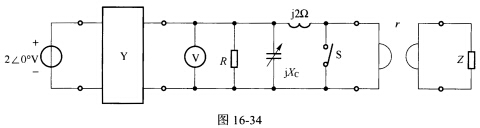

(中南大学2009年考研试题)如图16-34所示电路 二端口网络参数矩阵 回转器的回转电阻r=1Ω。

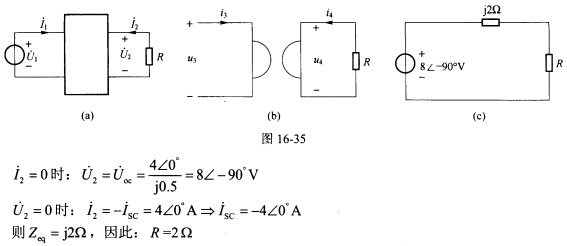

正确答案：由题意可知开关闭合时调节电容使电压表的读数达到最大值则此时j2Ω的电感与jX_c的电容应该并联谐振所以：j2+jX_c=0X_c=一2Ω 设流过电阻尺的电流为I₂I₂与R两端的电压取非关联方向。画出等效电路如图16—35(a)所示。由题意可知：因此得到电流和电压之间的关系：将已知条件代入以上两式可得：因此有： 或直接由互易定理求解。当S断开时电压表的读数为0V则电容的右端电路部分应发生串联谐振。画出右端的回转器电路如图16—35(b)所示。 设从开关S向右端看的等效电阻为Z_eq。根据回转器的性质有：所以： j2+1／Z=0Z=j0．5Ω将R的右端等效为戴维南电路如图16-35(c)所示。
由题意可知,开关闭合时调节电容使电压表的读数达到最大值,则此时j2Ω的电感与jXc的电容应该并联谐振,所以：j2+jXc=0Xc=一2Ω设流过电阻尺的电流为I2,I2与R两端的电压取非关联方向。画出等效电路如图16—35(a)所示。由题意可知：因此得到电流和电压之间的关系：将已知条件代入以上两式,可得：因此有：或直接由互易定理求解。当S断开时电压表的读数为0V,则电容的右端电路部分应发生串联谐振。画出右端的回转器电路如图16—35(b)所示。设从开关S向右端看的等效电阻为Zeq。根据回转器的性质有：所以：j2+1／Z=0,Z=j0．5Ω将R的右端等效为戴维南电路,如图16-35(c)所示。
