(北京大学2005年考研试题)如图16一16所示的含受控电压源(一RmI1)双端口网络其1-1端用

大学本科已帮助：人时间:2024-12-06 06:00:12

(北京大学2005年考研试题)如图16一16所示的含受控电压源(一RmI1)双端口网络，其1-1端用电压源激励，2-2端以RL为负载。求：(1)该双端口网络的Z参量；(2)从1一1端看进去的输入阻抗；(3)2-2端的开路电压。

请帮忙给出正确答案和分析，谢谢！

473***105

2024-12-06 06:00:12



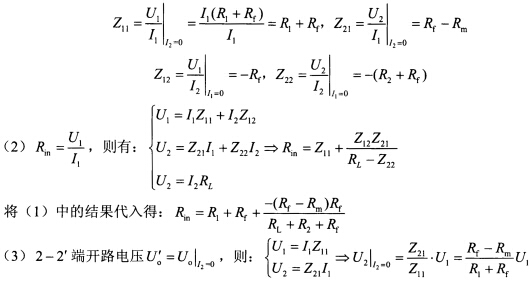

正确答案：(1)根据Z参量定义有：
(1)根据Z参量定义,有：
